过孔式导电滑环是中心带孔的一系列导电滑环的统称,一般的安装时内圈转,外圈固定但在特殊情况下,也可以外圈转,内圈固定。

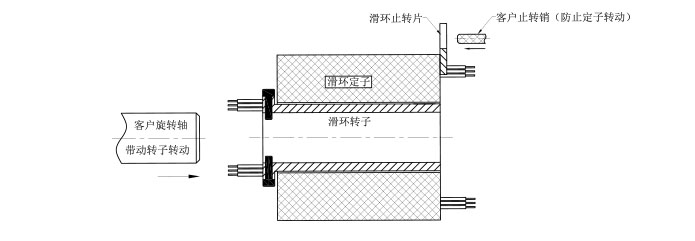

安装示意图(2D):

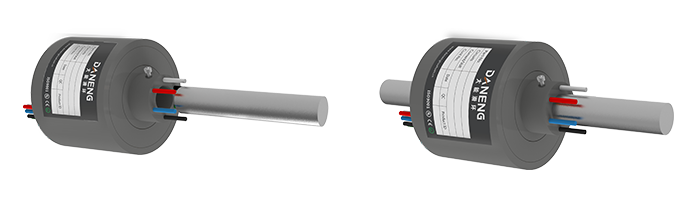

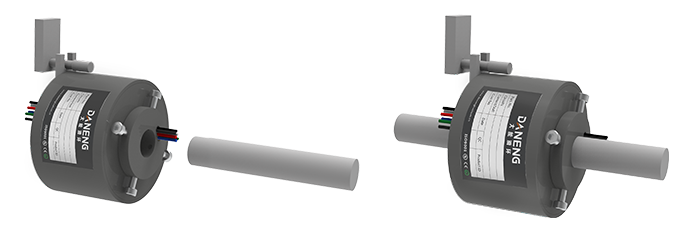

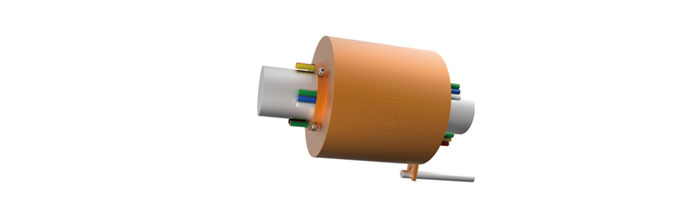

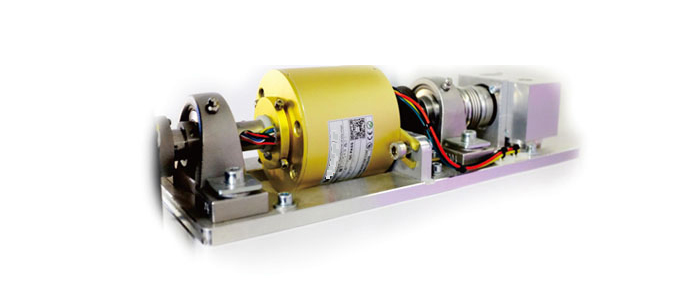

安装示意图(3D):




安装指引:

1)因为滑环转子和定子在安装的时候很难保证同心,建议用4个紧定螺钉降滑环固定在旋转轴上,锁紧螺丝前,请先转动导电环,
2)让导电环自动找到正转轴中心后,再锁紧螺丝。
3)止转杆插入止转片即可,千万不要强行固定止转片,否则可能会导致损坏或者达不到预期使用寿命。


注意事项:

1)滑环环体不得做承重用,环体导线不得承受外部拉力。
2)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
3)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
4)确定固定部分的螺母不松动。
5)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
