以太网系列1000M以太网滑环
产品特点
以太网滑环是专门针对250MHz频率信号设计,设计用来传输100M/1000M以太网信号,具有传输稳定,不丢包,不串码,回损小,插入损耗小,抗干扰能力强,支持POE等优点。以太网滑环能混合电气功率通道和信号通道。最多可同时传输8个以太网通道,提供RJ45接头直接插拔Support RJ45 connector,超低的BER误码率和超高的信噪比。
可选项(功能定制)
电压/电流、 额定速度、 工作温度、 电路数、 外壳材料和颜色、 外形尺寸、 专用导线、 导线出口位置、 导线长度、 IP等级、 终端类型、 可定制各类以太网滑环,千兆网线滑环,1000M网络滑环。
相关文档


以太网系列滑环
规格
外壳材料铝合金扭矩0.05N.m;+0.03N.m/6环
工作寿命>1亿转触点材料贵金属:金-金
电气噪音<5mOhn接触电阻<2mOhm
绝缘强度800VDC@50Hz导线UL Teflon® Awg22,Awg16,CAT6
绝缘电阻1000MΩ@600VDC导线长度300mm(12")
工作温度-40°C to 80°C储存温度-55°C to 85°C
轴承深沟球轴承防护等级IP51

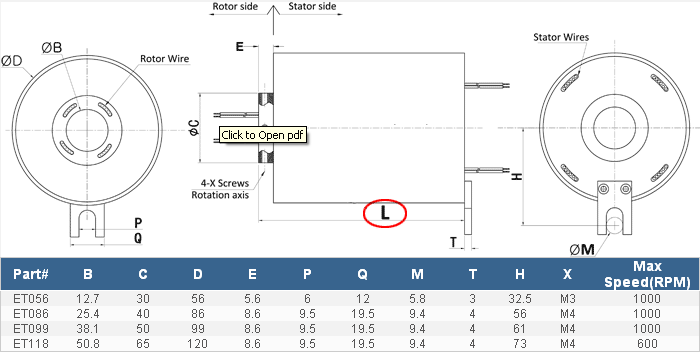

图纸



标准部件# 有存货
(例如:P1610 -> 16路X10A, S04 -> 4路X信号线(2A),E02 -> 2X1000M 以太网)
Part#1000M以太网电流(A)电压(VDC/VAC)长度(mm)
ET056(外径56mm) - (有库存)
ET056-E01-P041014X10A0~440VL=54.8mm
ET056-E01-P0210-S0212X10A+2X2A0~440VL=54.8mm
ET056-E01-S0414X2A0~440VL=54.8mm
ET056-E01-P1010110X10A0~440VL=71.6mm
ET056-E02-P021022X10A0~440VL=71.6mm
ET056-E02-S0222X2A0~440VL=71.6mm
ET056-E01-P1610116X10A0~440VL=88.4mm
ET056-E02-P081028X10A0~440VL=88.4mm
ET056-E033--0~440VL=88.4mm
ET086(外径86mm) - (有库存)
ET086-E01-P041014X10A0~600VL=65.5mm
ET086-E01-P0210-S0212X10A+2X2A0~600VL=65.5mm
ET086-E01-S0414X2A0~600VL=65.5mm
ET086-E01-P1010110X10A0~600VL=86mm
ET086-E02-P021022X10A0~600VL=86mm
ET086-E02-S0222X2A0~600VL=86mm
ET086-E01-P1610116X10A0~600VL=106.5mm
ET086-E02-P081028X10A0~600VL=106.5mm
ET086-E033--0~600VL=106.5mm
ET099(外径99mm) - (有库存)
ET099-E01-P041014X10A0~600VL=65.5mm
ET099-E01-P0210-S0212X10A+2X2A0~600VL=65.5mm
ET099-E01-S0414X2A0~600VL=65.5mm
ET099-E01-P1010110X10A0~600VL=86mm
ET099-E02-P021022X10A0~600VL=86mm
ET099-E02-S0222X2A0~600VL=86mm
ET099-E01-P1610116X10A0~600VL=106.5mm
ET099-E02-P081028X10A0~600VL=106.5mm
ET099-E033--0~600VL=106.5mm
ET118(外径118mm) - (有库存)
ET118-E01-P041014X10A0~600VL=73.8mm
ET118-E01-P0210-S0212X10A+2X2A0~600VL=73.8mm
ET118-E01-S0414X2A0~600VL=73.8mm
ET118-E01-P1010110X10A0~600VL=96.6mm
ET118-E02-P021022X10A0~600VL=96.6mm
ET118-E02-S0222X2A0~600VL=96.6mm
ET118-E01-P1610116X10A0~600VL=119.4mm
ET118-E02-P081028X10A0~600VL=119.4mm
ET118-E033--0~600VL=119.4mm



颜色代码排序

六种颜色为一组,用数字代码管道表示。

导线颜色代码
环数#123456
颜色黑色红色黄色绿色蓝色白色

典型的应用
工业机器-组合加工中心机床,旋转分度台; 重型设备炮塔、电缆卷筒、测试设备; 包装机、堆垛机、磁性离合器, 工艺设备; 旋转传感器、应急照明、机器人技术; 展览/展示设备,医疗设备
按您的要求定制
1)如果您在网站上没有找到您所想要的,请您告诉我们;目录中只包含了我们滑环的小部分产品!我们可能已经设计或可以修改设计来满足您的需求,可定制各类以太网滑环,千兆网线滑环,1000M网络滑环。 在许多情况下,目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。
2)点击 案例中心, 您可能会找到适合您的滑环方案.
3)需要定制滑环或者索求方案 :QQ3431487392 或 info@rionsr.com
