盘式滑环安装方式

盘式滑环安装方式

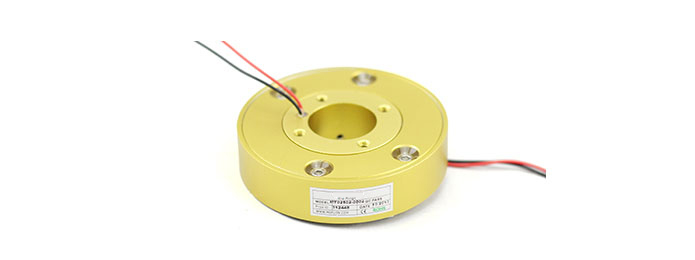

盘式滑环是应用于高度空间有限,扩展横向空间满足特殊空间系列要求的滑环的统称。

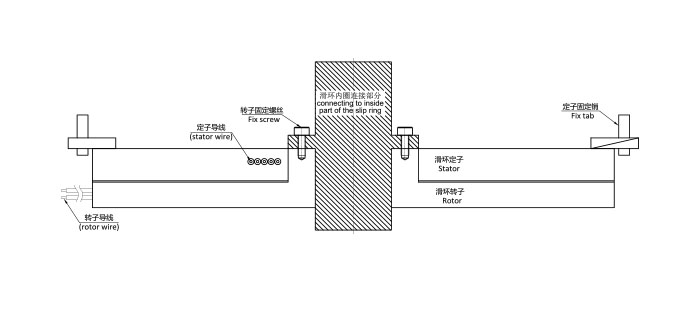

安装示意图(2D):

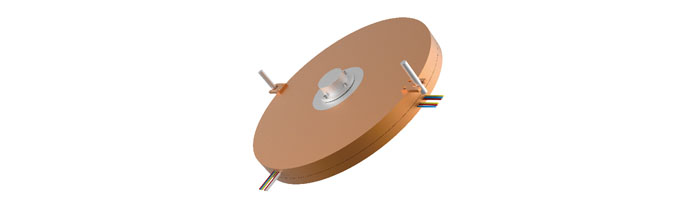

安装示意图(3D):




安装指引:

由于盘式滑环上下2片相对转动的滑环,安装的时候,需要固定转子部分,然后将止转杆插入止转片,保证一定的自由度。千万不能强行固定止转片,否则可能会导致滑环损坏或者达不到预期使用寿命。

注意事项:

1)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
2)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
3)确定固定部分的螺母不松动。
4)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
5)滑环的定子和转子根据实际需要可以互换,哪部分转动,静止都没有关系。
