PCB滑环安装方式

PCB滑环安装方式

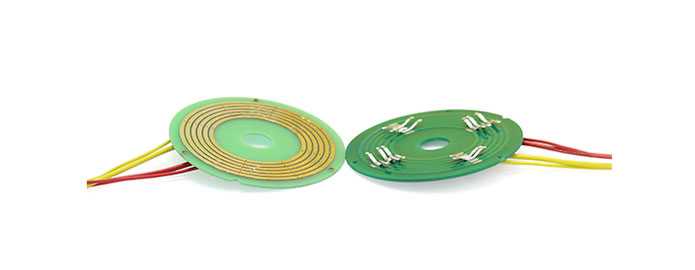

PCB滑环是以PCB板材为基材,环道直接贴合在pcb板上,然后再加压合,镀层,用弹片和触点进行定位接触的滑环。

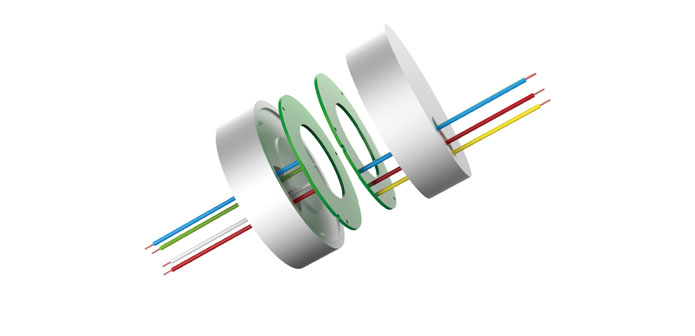

安装示意图(3D):




安装指引:

由于PCB滑环是转子和定子分离的滑环,独立安装,因此在安装的时候特别要注意安装的相对位置,保证触点和环道有足够压力和同心度。同心度通过pcb板4周的定位螺丝来保证,压力通过pcb之间的间距来保证。触点的压力由2块pcb板的间距来确定,上板面到下板面的距离为5.8mm左右即可。

注意事项:

1)转子部分和定子部分独立安装,但是一定要保证同心度和转子和定子的位置,保证足够的触点压力。
2)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
3)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
4)确定固定部分的螺母不松动。
5)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
