无法兰滑环安装方式

无法兰滑环安装方式

无法兰滑环是没有法兰的整体式精密滑环。一般微型滑环采用这种结构和安装。

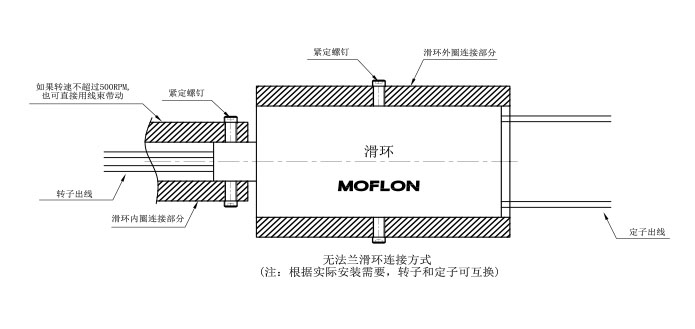

安装示意图(2D):

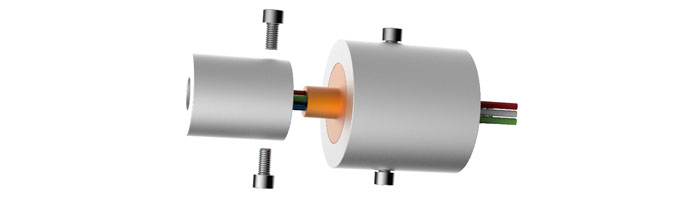

安装示意图(3D):




安装指引:

1.关于内圈固定
 · 对于微型,紧凑型滑环,滑环的内圈直接可以用线缆带动,无需固定。
 · 对于大型定子法兰滑环,滑环的内圈用紧定螺丝或者扁位进行固定。
2.关于外圈固定
 ·将滑环整体放入定子套筒中,并固定在定子端,用螺丝锁止。


注意事项:

1)滑环环体除了承重本身重量外,不得承重其他的物体,环体导线也不得承受外部拉力。
2)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
3)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
4)确定固定部分的螺母不松动。
5)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
