转子法兰滑环安装方式

转子法兰滑环安装方式

转子法兰滑环是一系列法兰在滑环转子部分的滑环的总称。

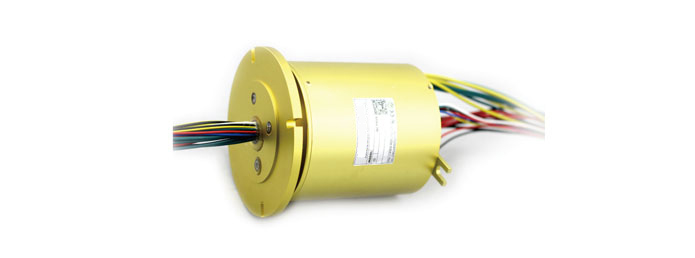

安装示意图(2D):

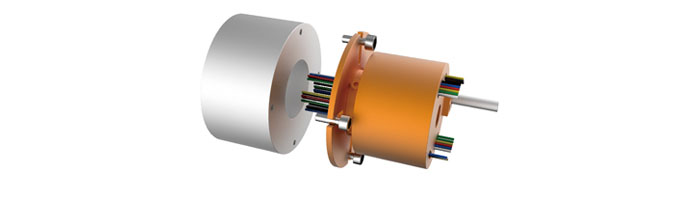

安装示意图(3D):




安装指引:

因为滑环转子和定子在安装的时候很难保证同心,建议用4个螺丝将滑环的转子法兰固定在转动体(或转动体的过渡法兰上),锁紧螺丝前,请确保法兰的凸台位置与转动体是否保证在一个中心线上,保证一定同心度。然后将止转杆插入止转片即可,千万不能强行固定止转片,否则可能会导致滑环损坏或者达不到预期使用寿命。

注意事项:

1)滑环环体除了承重本身重量外,不得承重其他超过1公斤的物体,环体导线也不得承受外部拉力。
2)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
3)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
4)确定固定部分的螺母不松动。
5)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
6)滑环的定子和转子根据实际需要可以互换,哪部分转动,静止都没有关系。
