电子设备过孔滑环在卷筒上的应用相关介绍

发布日期:2018-10-12 17:15:05

  近些年随着工业技术的不断发展与创新,滑环在各式各样的设备运作中起到了至关重要的作用,但是关于电子设备过孔滑环具体有哪些应用,下面大能的专家就来给大家举例讲解一下吧。



  什么是过孔式导电滑环

  过孔式滑环是中心带孔的一系列导电滑环的统称,主要用于传输精密信号、微弱电流、大电流、高电压;具有低扭矩,低损耗免维护;低电气噪音、超长寿命等主要特点,过孔滑环也叫空心轴滑环

  过孔滑环在卷筒上的应用

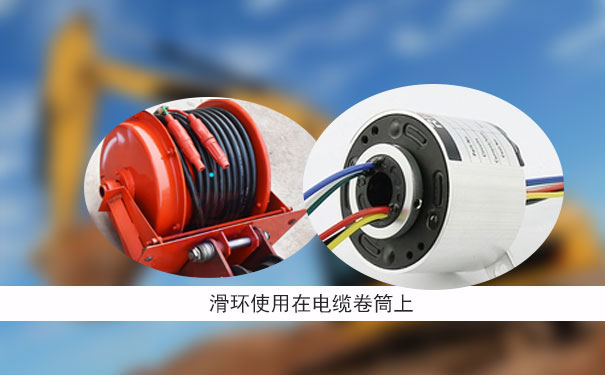

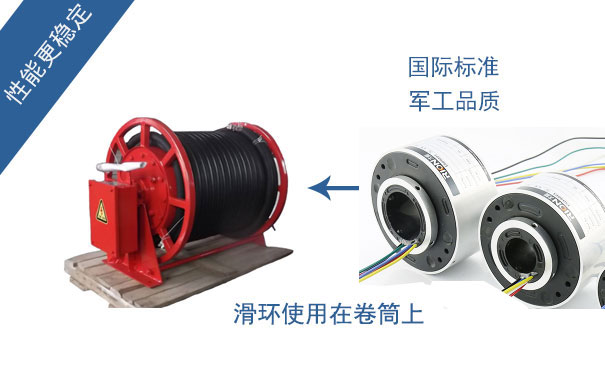

  大能的过孔滑环可用于传输精密信号、微弱电流、大电流、高电压;具有低扭矩,低损耗免维护;低电气噪音、超长寿命等主要特点。图上的电动卷筒轴承上就安装了大能的过孔滑环,这个位置需要360度旋转,为了不绕线,就需要使用大能的过孔滑环来实现360度旋转导电和传输控制信号。

  主要应用于各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线等。





  过孔滑环安装方式:

  过孔滑环是中心带孔的一系列的统称,一般的安装时内圈转,外圈固定。

  但在特殊情况下,也可以外圈转,内圈固定。

  安装指引:

  因为滑环转子和定子在安装的时候很难保证同心,建议用4个紧定螺钉将滑环固定在旋轴上,锁紧螺丝前,请先转动过孔滑环,让过孔滑环自动找到正确轴心后,再锁定螺丝。

  止转杆转片即可,千万不能强行固定止转片,否则可能会导致滑环损坏或者达不到预期使用寿命。

  注意事项:

  1、滑环环体不得作承重用,环体导线也不得承受外部控力;

  2、在滑环安装时,务必要保护好导线,避免因导体绝缘层损坏而影响产品品质;

  3、滑环是紧密电气元件,应该要保护好导线,避免因导线绝缘层损坏而影响到产品品质;

  4、确定固定部分的螺母不松动;

  5、定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。

  以上便是关于什么是电子设备过孔滑环,以及过孔滑环在卷筒上的应用举例说明。想要了解更多关于专业滑环相关的知识以及应用等方面的问题,登录大能官网,让专家为你一一解答。

文章标签: 过孔,滑环,大能
