大能带你了解单晶炉滑环的作用和应用介绍

发布日期:2018-08-03 09:04:52

  如果是高速导电滑环或者是耐高温导电滑环这种单单从字面意思就可以理解一些,可是单晶炉滑环呢?非专业人士的各位有几个能知道其的应用范围和作用是什么呢?那我们在什么情况下可以选择使用这种滑环呢?

  单晶炉专用滑环

  单晶炉专用滑环是根据各种不同规格,不同类型的单晶炉而开发的,大能在多年和单晶炉厂家的合作过程中,积累的丰富的经验和许多的不同规格单晶炉的滑环方案.

  单晶炉导电滑环的应用范围和作用是什么?

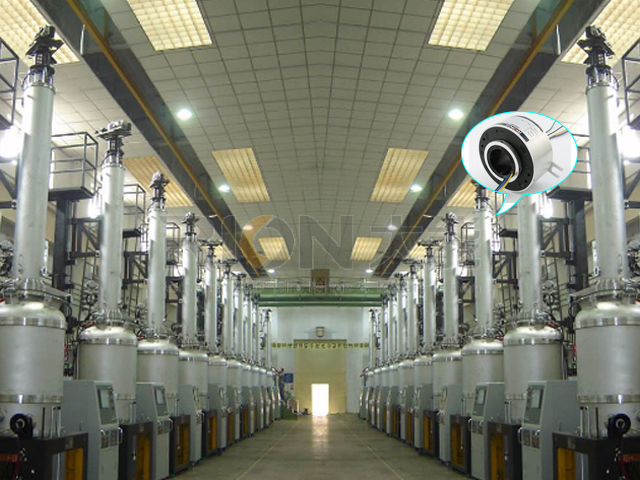

  导电滑环在单晶炉行业的应用介绍

  单晶炉是一种在惰性气体(氮气、氦气为主)环境中,用石墨加热器将多晶硅等多晶材料熔化,用直拉法生长无错位单晶的设备。推荐使用MT3899系列滑环,此系列滑环的孔径在38.1mm,外径为99mm,路数为1到60路,或者按照客户的要求,电流可以做到5A,10A,15A,20A每路!

  此系列滑环是我们的模块化产品,成本较低,交货周期短!产品的使用寿命可以达到1亿转。

  导电滑环在单晶炉设备中的作用

  本技术涉及一种用于真空设备中籽晶杆传动机构的水电连接机构。目前,公知的单晶炉设备的籽晶杆传动机构中自转的水、电的连接结构较笨重,大多是利用轴承、橡胶圈、压盖等部件来实现轴水冷的密封,不仅轴密封不可靠,且结构变得庞大,在安装、维修时也较不方便。

  大能针对上述存在的技术问题,为了解决籽晶杆传动机构在水、电方面安装、维修不方便等问题,提供一种水电连接机构,它整体部局合理、紧凑,操作方便。为了实现上述目的,技术方案如下本发明包括旋转接头、连接板、固定架、水管及导电滑环,所述导电滑环套装于籽晶轴上,旋转接头置于导电滑环上方,且其内环固定在籽晶轴上,旋转接头导电滑环的外环分别通过连接板固定在固定架上,在旋转接头和籽晶轴内孔内置有水管,旋转接头上的进水口与进水管连接,出水口与出水管连接。本技术的有益效果是采用贯穿于旋转接头和籽晶轴的水管,实现籽晶轴的冷却。采用内环转外环不转的旋转接头导电滑环,实现了籽晶轴自转时电、水的连接,使水管和电缆线安装、维修方便。

  以上就是关于单晶炉滑环在设备中的作用及应用特点了。其功能是不可忽视的,但具体使用型号还是要根据设备的需求来进行制作的,登录大能官网,可以与客服进一步沟通了解。
