导电滑环在污水处理厂的应用

发布日期:2018-11-07 17:22:43

1、引言

    污水处理厂二沉池刮泥机桥架横跨在沉淀池的两端,中心支撑,两端驱动,刮板和桥架一起转动,使污泥和浮渣刮到指定位置。工作桥工作时是按圆周运动的,工作桥上的驱动电机,小型空压机等电器设备的供电、控制回路、信号回路等与外界连接需要导电滑环系统来完成。

2、导电滑环介绍

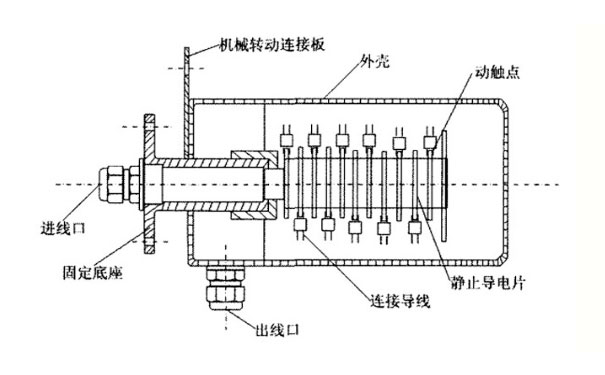

    导电滑环属于电接触滑动连接应用范畴,它又称集电环、滑环、集流环、汇流环、旋转关节、旋转电气界面、线圈、换向器、转接器,是实现两个相对转动机构的数据、信号及动力传动的精密输电装置。特别适合应用于无限制的连续旋转,同时又需要实现固定位置和旋转位置之间的功率或数据传输的装置。导电滑环按其结构分为圆柱式、圆盘式。圆柱滑环的环道是沿着圆柱的轴心排列的,圆盘式滑环的环道是同心的。目前国内大部分都采用圆柱式滑环,如条件受到高度限制,才会选用圆盘式滑环。

3、导电滑环安装、使用

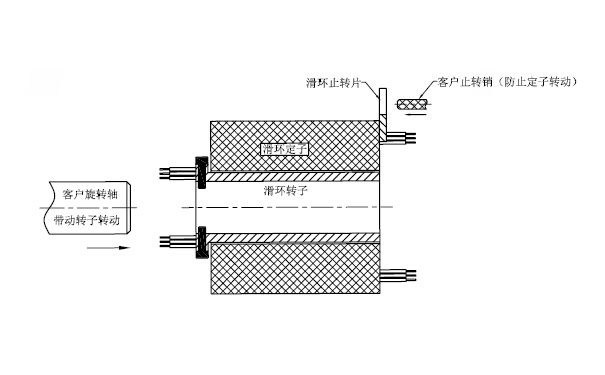

    导电滑环通常安装在设备的旋转中心,主要由旋转与静止两大部分组成。旋转部分连接设备的旋转结构并随之旋转运动,称为“转子”,静止部分连接设备的固定结构的能源,称为“定子”,为保证“转子”与“定子”之间按自然状态下运行,安装时严禁强拉、强扯,否则,将使导电滑环本体及导线承受外力而损坏。导电滑环环体不得做承重用。


部分滑环参考型号:

大口径滑环_大型滑环_大孔径滑环_大尺寸滑环
大电流滑环_大电流集电环_风电滑环
热电偶滑环_热电偶集电环_热电偶导电环
伺服电机编码器滑环_伺服滑环_伺服电机滑环
RU-LT08系列8通道低扭矩旋转接头
RU-LT10系列10通道低扭矩旋转接头
防爆滑环_防爆导电滑环_防爆电滑环_防爆电旋转接头
转子法兰滑环安装方式
定子法兰|帽式滑环安装方式
工业总线滑环_工业滑环_工业导电滑环
