大能机电介绍滑环的分类及各自优缺点

发布日期:2018-11-30 10:23:45

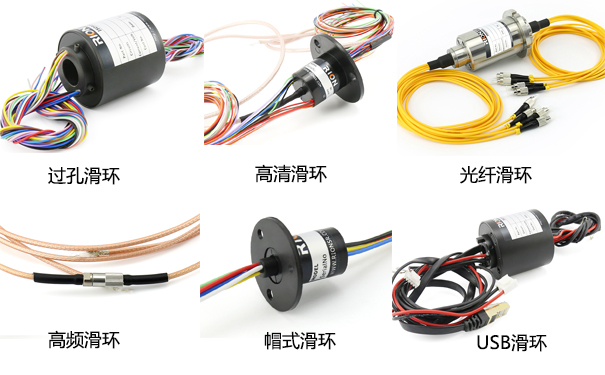

现在市面上各式各样的滑环,帽式滑环过孔式导电滑环高速导电滑环,集流环,汇流环,盘式导电滑环、高频导电滑环、电容式滑环.林林种种,往往让需求者苍茫,因而默孚龙科技依据多年开发滑环的经历,我们将现在市面上常用的各种表述方式做一个总结,便利客户运用。

导电滑环依据环的散布不同,能够分为:轴式、盘式、差动式三大类。
1、轴式滑环:
轴式滑环中的环面沿着轴方向散布,多个环堆叠起来起来,环与环之间经过绝缘片进行隔离。触摸介质散布在环的外侧,经过弹簧或者本身的形变来确保电刷与环面的可靠触摸。环数越多,长度越长。一般的帽式滑环、过孔式滑环、通孔式滑环、部分电容式滑环均属于此类。
此类滑环可靠性高,在资料一致的情况下,所有的即可到达等寿命的预期。能够简略的经过添加环宽、增大触摸面积的方式来提高载流量。能够经过添加绝缘层厚度来提高耐压强度和隔离度。现在运用最多的即为此类产品。
长处:结构简略,本钱低,维护便利,周期短
缺陷:跟着通路数的添加,滑环长度会较长。
2、盘式滑环:
盘式滑环是一类专门为了解决狭窄空间内旋转导电运用的滑环,此类滑环最大的特点是空间占用小,在高度受限制的场合,盘式滑环是最佳的解决方案。盘式滑环的转子部分用一圈圈的同心圆环来承载电流和信号,同心圆环之间运用绝缘物质隔离,刷子散布在同心圆环的顶部作为定子。此类滑环能够实现多层堆叠,在有限的高度内供给满足的通路数。
此类滑环维护本钱较高,摩擦发生的粉尘容易堆积,造成相邻环之间耐压不足,信号之间发生搅扰,因而此类滑环的难点是制造工艺及触摸资料的挑选。需求有强有力的开发经历和较高的加工工艺才干确保品质。
常见的高频滑环、部分电容滑环、水银滑环等,从结构上讲均属于此类。
长处:体积小,高度方面
缺陷:结构杂乱,本钱较高、工艺要求高
3、差动滑环:
差动滑环是一类特殊的滑环,经过差动结构,巧妙的运用环芯来导通上下两层相对滚动的触点。首要由三部分组成:差动组织、环芯、上下触点及一些辅佐部件。此类滑环能够在较小的空间内供给满足多的通路,此类滑环最大的难度是环芯的制造,内部的结构非常杂乱,拼装、检测都是难点。
此类滑环首要用在雷达体系中,能够有效下降底座高度,下降天线的重心高度。此类运用量较少,首要用于军方。
长处:体积小,有限空间可供给的通路数多
缺陷:维护不便利,结构杂乱,本钱高,周期长
