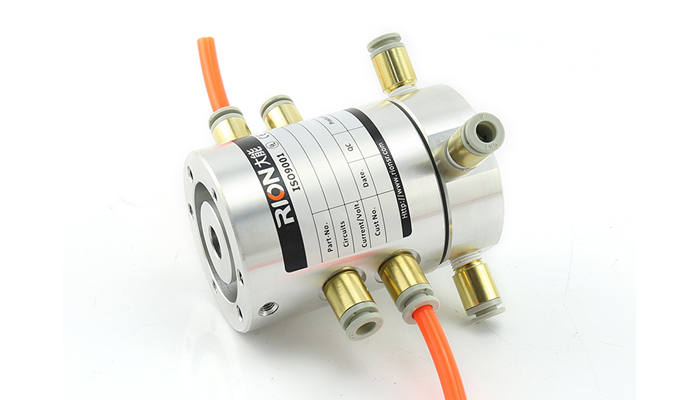

气滑环/气液电组合滑环是360°无限制旋转通气导电装置,尤其是在工业自动化转盘类应用最广泛。

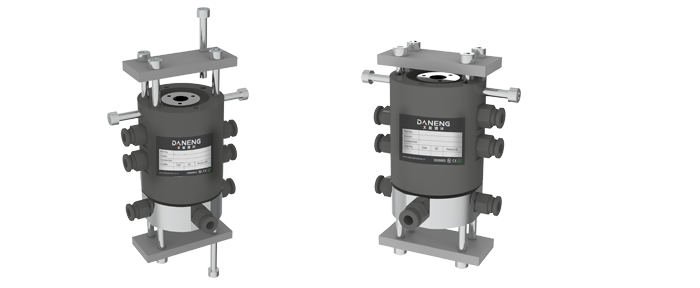

气滑环安装示意图(3D):

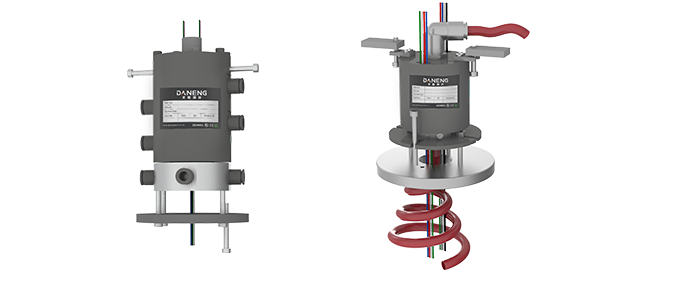

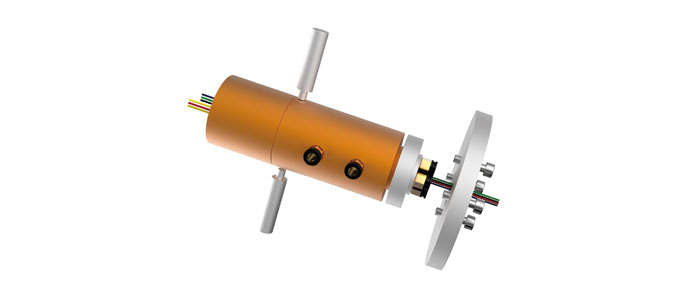

气+电一体滑环安装示意图(3D):




安装指引:

1)安装位置是否和滑环的法兰位置相匹配,如果不行,则需要加过渡法兰。
2)法兰的安装定位孔是带牙的孔,这点要特别注意。
3)如果在震动比较剧烈的地方,需要加弹簧垫片,以防螺丝松动。
4)法兰有个凸台,用于同轴度定位。
5)滑环主体的外侧有2个止转孔,止转杆扭紧进止转孔后,止转杆与定子部分的连接应该保持一定的自由度,否则容易损坏滑环。通常用一个圆环抱住滑环,然后再止转杆与圆环连接。


注意事项:

1)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
2)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
3)确定固定部分的螺母不松动。
4)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
