DC190微型导电滑环
产品特点
DC190系列帽式滑环,CCTV 滑环, 微型导电滑环,360°无限制旋转下,持续传送信号和数据;低噪音,长的寿命;低扭矩,光滑旋转;电器噪音<0.01Ω; 紧凑设计,体积小,方便安装。
可选项(功能定制)
电路数、外壳材料、IP等级、更高转速、电缆长度、连接器、特殊电缆、耐盐雾、工作温度、外壳可以颠倒安装


型号订购说明:
DC190系列微型导电滑环

规格
工作速度0~1000RPM路数2A/路,250VDC/VAC
外壳材料塑料/金属扭矩0.01N.m;+0.01N.m/6环
工作寿命>1亿转触点材料贵金属:金-金
电气噪音<5mOhn接触电阻<2mOhm
绝缘强度500VDC@50Hz导线UL Teflon® Awg28
绝缘电阻1000MΩ@600VDC导线长度250mm(12")
工作温度-40°C to 80°C储存温度-55°C to 85°C
轴承深沟球轴承防护等级IP51

产品等级(DC190和DC1909区别):

型号最高转速产品寿命扭矩壳体材料电气噪音
DC190250RPM>4000万0.02 N·mABS塑料10mΩ
DC19091000RPM>1.5亿0.005 N·m金属4mΩ

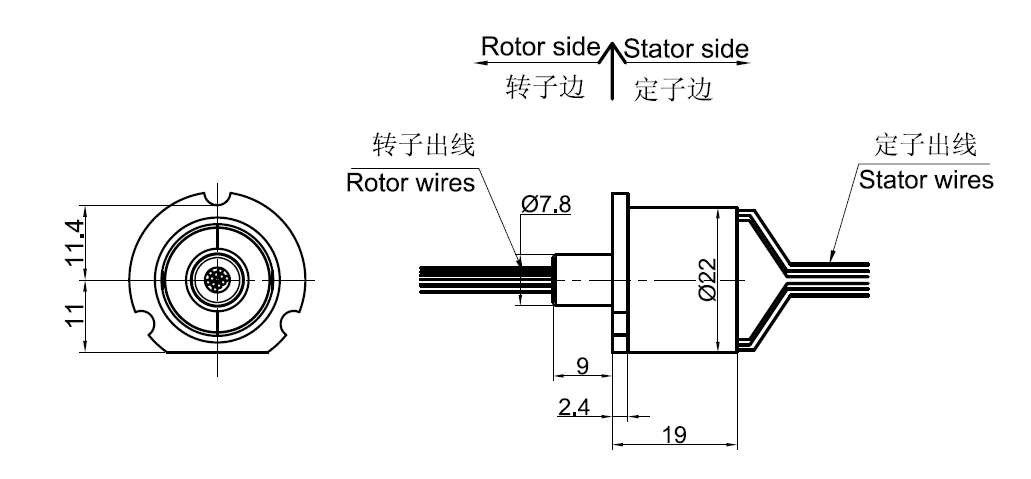

图纸

DC190图纸DC190-FL01图纸

DC190-FL02图纸DC190-FL03图纸

DC190-FL04图纸DC190-FL05图纸

DC190-FL06图纸DC190-FL00图纸



标准部件# 有存货
部件#信号(2A)4A8A15A总路数
DC19060006
DC190-P0204-S0222104
DC190-P030403003
DC190-P0108-S0220103



颜色代码排序

六种颜色为一组,用数字代码管道表示。

导线颜色代码
环数#123456
颜色黑色红色黄色绿色蓝色白色

典型的应用

监控云台、自动臂、医疗设备、扶轮索引表,生产线、工业加工设备

按您的要求定制

如果您在网站上没有找到您所想要的,请您告诉我们;我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下,目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。 如果您在目录中没有找到您想要的帽式滑环,CCTV 滑环, 微型导电滑环,请您告诉我们,我们目录中只包含了我们滑环的小部分产品!

若您需要详细的轮廓图或3D模式文件的具体型号,或是需要报价,请联系您当地的销售代表或发送电子邮件至 info@danenghuahuan.cn
