DK123系列 (单通道气动旋接头)

产品特点

DK123系列是12通道气动旋转接头(可混合电) G3/8"牙，体积小，重量轻，转动扭矩小
且可选同时通过功率动力线，信号线，工业总线，控制线，电磁阀，感应线等；
标准为法兰安装形式,能通过的介质有: 压缩空气，真空等气体；

DK123系列气电旋转接头

技术规格参数
工作寿命	>1000万转	最大压力	1MPa (可定制高压)，真空 0.01torr
额定转速	500RPM	额定电压	0~240VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	AWG17#(功率)AWG22#(信号)
工作湿度	0~85% RH	导线长度	标准长度300mm（可据要求调整）
密封件	进口密封件	壳体材料	铝合金/钢
接触材料	贵金属	绝缘强度	500VAC@50Hz，60s
防护等级	IP51	动态电阻变化值	<0.01Ω

图纸与型号

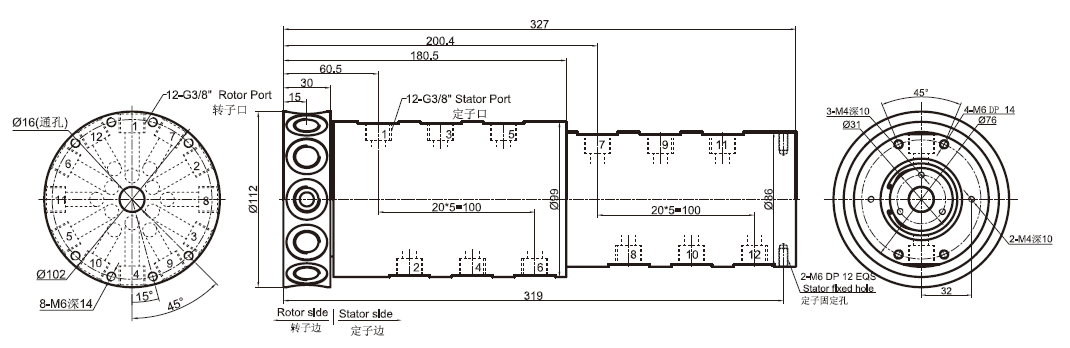

DK123(纯气动旋转接头) 尺寸图 8进8出G3/8"牙

部件#	气体通道	接口尺寸	气管大小
DK123	12	G3/8"	10~12mm

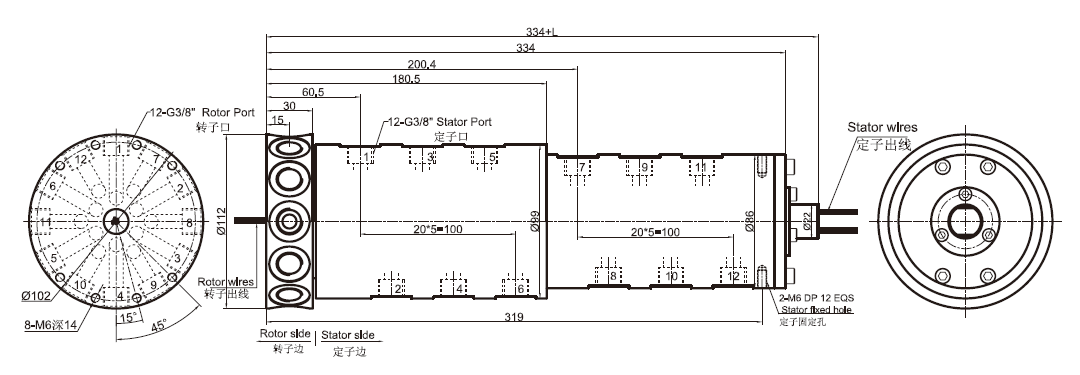

DK123S-S12(S18,S24,S36) 尺寸图 8进8出G3/8"牙+12~36路信号(2A)

部件#	气体通道	接口尺寸	气管大小	信号或者2A	L(mm)
DK123-S12	12	G3/8"	10~12mm	12	22.5
DK123-S18	12	G3/8"	10~12mm	18	29.5
DK123-S24	12	G3/8"	10~12mm	24	40.1
DK123-S36	12	G3/8"	10~12mm	36	53.8

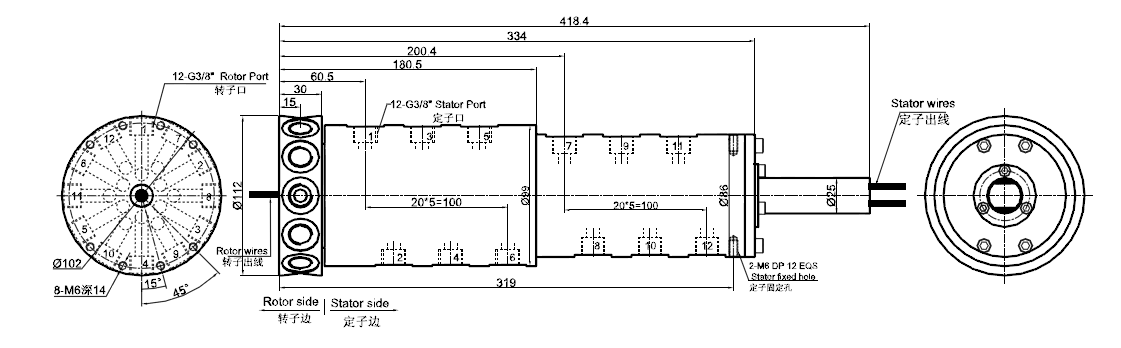

DK123S-S56 尺寸图 8进8出G3/8"牙

部件#	气体通道	接口尺寸	气管大小	信号或者2A	L(mm)
DK123-S56	12	G3/8"	10~12mm	56	418.4

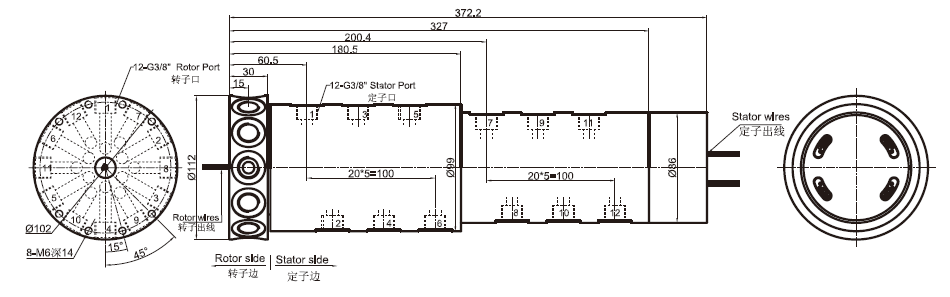

DK123尺寸图， 8进8出G1/8牙 + 信号（5A）/10A

部件#	气体通道	接口尺寸	气管大小	10A	信号(5A)	L(mm)
DK123-P0610	12	G3/8"	10~12mm	6	0	45.2
DK123-S06	12	G3/8"	10~12mm	0	6	45.2
DK123-P1210	12	G3/8"	10~12mm	12	0	65.6
DK123-P0610-S06	12	G3/8"	10~12mm	6	6	65.6
DK123-S12	12	G3/8"	10~12mm	0	12	65.6
DK123-P1810	12	G3/8"	10~12mm	18	0	86
DK123-P0610-S12	12	G3/8"	10~12mm	6	12	86
DK123-P1210-S06	12	G3/8"	10~12mm	12	6	86
DK123-S18	12	G3/8"	10~12mm	0	18	86
DK123-S24	12	G3/8"	10~12mm	0	24	106.4
DK123-P0610-S18	12	G3/8"	10~12mm	6	18	106.4
DK123-S30	12	G3/8"	10~12mm	0	30	126.8
DK123-S36	12	G3/8"	10~12mm	0	36	150.2

能够根据您的要求定制

请告诉我们:

1)总共有多少通道？

2)每个端口连接尺寸是多少？

3)介质是什么？

4)每个通道的压力是多少？

5)总共有多少路？

典型的应用

工业机器-组合加工中心机床，旋转分度台；重型设备炮塔、电缆卷筒、测试设备；包装机、堆垛机、磁性离合器，工艺设备；旋转传感器、应急照明、机器人技术；展览/展示设备，医疗设备

根据您的要求定制

如果您在网站上没有找到您所想要的，请您告诉我们；我们可能已经设计或可以修改设计来满足您的需求。在许多情况下，目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。如果您在目录中没有找到您想要的，请您告诉我们，我们目录中只包含了我们滑环的小部分产品！

若您需要详细的轮廓图或3D模式文件的具体型号,或是需要报价,请联系您当地的销售代表或发送电子邮件至 info@danenghuahuan.cn
