DK21系列 (单通道气动旋接头)
产品特点
DK21系列是2通道气动旋转接头(可混合电) G1/8"牙,体积小,重量轻,转动扭矩小
且可选同时通过功率动力线,信号线,工业总线,控制线,电磁阀,感应线等;
标准为法兰安装形式,能通过的介质有: 压缩空气,真空等气体;
DK21系列气电旋转接头
技术规格参数
工作寿命>1000万转最大压力1MPa (可定制高压),真空 0.01torr
额定转速500RPM额定电压0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻 AWG17#(功率)AWG22#(信号)
工作湿度0~85% RH导线长度标准长度300mm(可据要求调整)
密封件进口密封件壳体材料铝合金/钢
接触材料贵金属绝缘强度500VAC@50Hz,60s
防护等级IP51动态电阻变化值<0.01Ω

图纸与型号

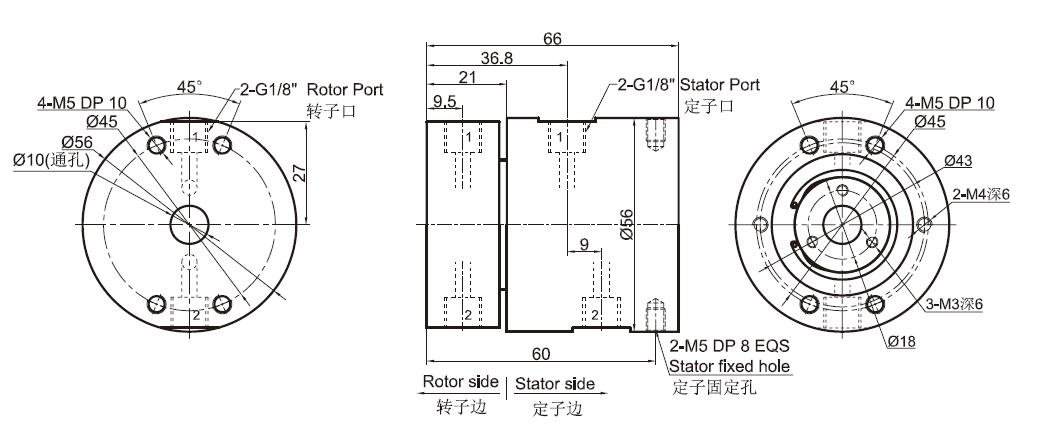

DK21(纯气动旋转接头) 尺寸图 2进2出G1/8"牙



部件#气体通道接口尺寸气管大小
DK212G1/8"6~8mm

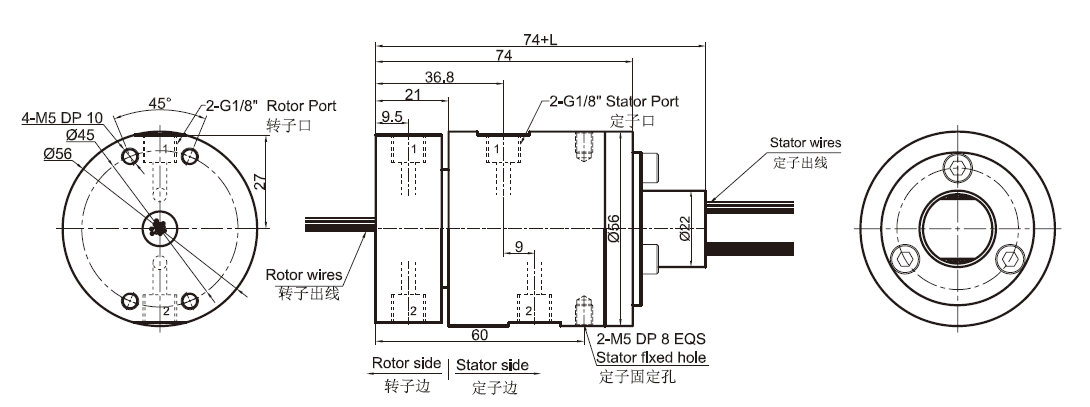

DK21S-S12(S18,S24,S36) 尺寸图 2进2出G1/8"牙+12~36路信号(2A)



部件#气体通道接口尺寸气管大小信号或者2AL(mm)
DK21-S122G1/8"6~8mm1222.5
DK21-S182G1/8"6~8mm1829.5
DK21-S242G1/8"6~8mm2440.1
DK21-S362G1/8"6~8mm3653.8

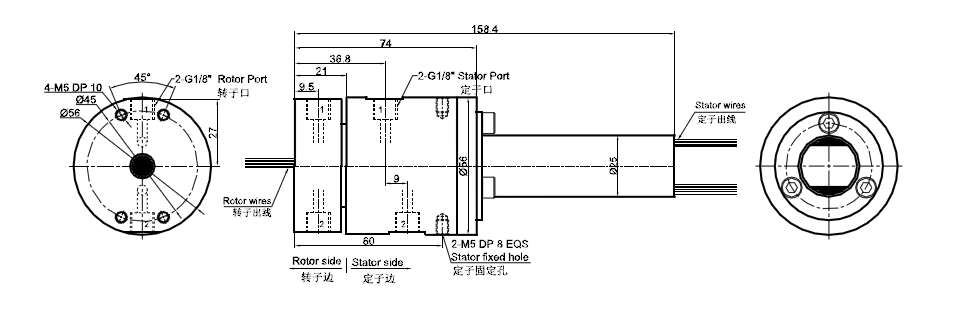

DK21S-S56 尺寸图 2进2出G1/8"牙



部件#气体通道接口尺寸气管大小信号或者2AL(mm)
DK21-S562G1/8"6~8mm56158.4

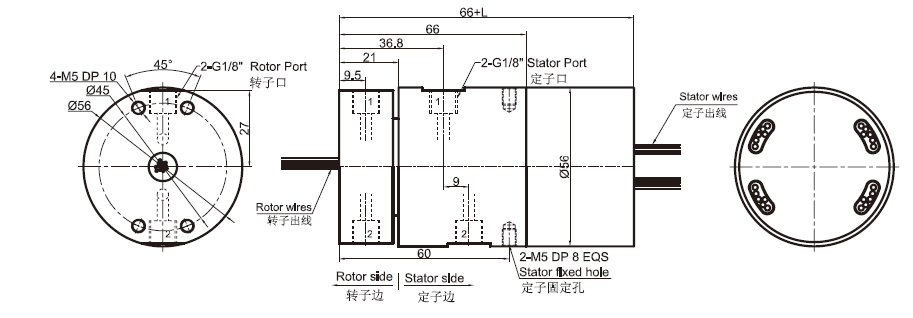

DK21尺寸图, 2进2出G1/8牙 + 信号(5A)/10A



部件#气体通道接口尺寸气管大小10A信号(5A)L(mm)
DK21-P06102G1/8"6~8mm6038
DK21-S062G1/8"6~8mm0638
DK21-P12102G1/8"6~8mm12054.8
DK21-P0610-S062G1/8"6~8mm6654.8
DK21-S122G1/8"6~8mm01254.8
DK21-P18102G1/8"6~8mm18071.5
DK21-P0610-S122G1/8"6~8mm61271.5
DK21-P1210-S062G1/8"6~8mm12671.5
DK21-S182G1/8"6~8mm01871.5
DK21-S242G1/8"6~8mm02488.4
DK21-P0610-S182G1/8"6~8mm61888.4
DK21-S302G1/8"6~8mm030105.2
DK21-S362G1/8"6~8mm036125


能够根据您的要求定制

请告诉我们:

1)总共有多少通道?

2)每个端口连接尺寸是多少?

3)介质是什么?

4)每个通道的压力是多少?

5)总共有多少路?


典型的应用

工业机器-组合加工中心机床,旋转分度台; 重型设备炮塔、电缆卷筒、测试设备; 包装机、堆垛机、磁性离合器, 工艺设备; 旋转传感器、应急照明、机器人技术; 展览/展示设备,医疗设备

根据您的要求定制

如果您在网站上没有找到您所想要的,请您告诉我们;我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下,目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。 如果您在目录中没有找到您想要的,请您告诉我们,我们目录中只包含了我们滑环的小部分产品!

若您需要详细的轮廓图或3D模式文件的具体型号,或是需要报价,请联系您当地的销售代表或发送电子邮件至 info@danenghuahuan.cn
