FB04系列光纤滑环
产品特点
FB04滑环是标准的,现货供应。 它可以在360°旋转下支持1通道光纤(单模/多模)传输。单通道(单模或者多模)旋转接头(光纤旋转连接器)是市场上所见的最多样的设计。 坚固的滑环主体允许光纤接头ST或者FC接头在转子一侧或在定子一侧。 一个可以帮助您配置最适合您需要的程序包。 单模和多模两种光纤,都具有功能极低的插入损耗和令人印象深刻的回波损耗特点。
可选项(功能定制)
连接器类型(SC,FC,ST,等等……),结合功率电路和信号电路
FB04系列滑环
部件#通道模式波长
FB04-S4单模850nm~1550nm
FB04-M4多模650nm~1310nm


FB04(4通道光纤旋转连接器) 规格
波长650nm~1550nm插入损耗所有通道 <1.5dB
插入损耗波动<+/-0.25 dB回波损耗(单模/多模) >40 dB(RFC/RST)
最大速度2000 RPM压力补偿1000磅/每平方英寸
拉力10N启动转矩0.05N/m
估计生命周期3亿功率容量23 dBm
工作温度-40 to 85 °C储存温度-50 to 85 °C
包装方式尾纤或插座外壳材料不锈钢
光纤类型单模/多模连接头FC
防护等级IP 51重量150g
导线长度1000mm

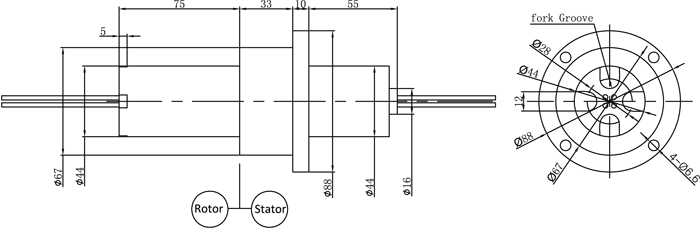

图纸




典型的应用

工业机器-组合加工中心机床,旋转分度台; 重型设备炮塔、电缆卷筒、测试设备; 包装机、堆垛机、磁性离合器, 工艺设备; 旋转传感器、应急照明、机器人技术; 展览/展示设备,医疗设备

按您的要求定制

如果您在网站上没有找到您所想要的,请您告诉我们;我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下,目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。 如果您在目录中没有找到您想要的,请您告诉我们,我们目录中只包含了我们滑环的小部分产品!

若您需要详细的轮廓图或3D模式文件的具体型号,或是需要报价,请联系您当地的销售代表或发送电子邮件至 info@danenghuahuan.cn
